La Courbe du dragon - programmation 4 - 10 premiers virages de la courbe du dragon niveau 4

Rappel

Au niveau 4 (avec 4 plis), dans la courbe du dragon, nous avions 15 virages :

niveau 1 :         G
niveau 2 : G       G D
niveau 3 : GGD     G GDD
niveau 4 : GGDGGDD G GGDDGDD

Et nous avons fait 10 marches d'escaliers en écrivant :

    repeat (10) {
		draw(50);
		turn(90,RIGHT);
		draw(50);
		turn(90,LEFT);
    } loop;

Niveau supérieur : la croube du dragon, programme presque complet...

Nous allons maintenant passer au niveau supérieur, notre programme va intégrer du code en plus qui permet de dessiner la courbe du dragon :

drawing_dragon_7

#include <stdio.h>
#include <stdlib.h>
#include "drawing.h"
#define COURBE_NIVEAU 4
#define LARGEUR 1200
#define HAUTEUR 1200
#define TAILLE_SEGMENT_INIT 400
int chemin[65536]={0};
int etape=0;
int longueur_segment = TAILLE_SEGMENT_INIT;
int nbVirages();
void ajoutePlis();
void init_dragon();
int main() {
    int i=0;

    init_dragon();

    repeat (10) {
        draw(50);
        turn(90,RIGHT);
        draw(50);
        turn(90,LEFT);
    } loop;

    display_drawing();
    return 0;
}
int nbVirages() {
    /*
    etape  chemin                       - nombre de virages
           debut    milieu fin            debut milieu fin
    1               G                   - 0     1      0   =   1 + 2 x 0  =  1  virage
    2      G        G      D            - 1     1      1   =   1 + 2 x 1  =  3  virages
    3      GGD      G      GDD          - 3     1      3   =   1 + 2 x 3  =  7  virages
    4      GGDGGDD  G      GGDDGDD      - 7     1      7   =   1 + 2 x 7  =  15 virages
    ...
    x-1                                                                   =  p  virages
    x                                                      =   1 + 2 x p        virages
    ...
    */

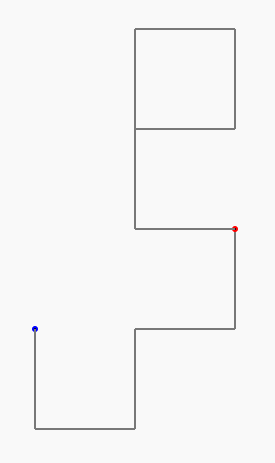

! Vous pouvez appuyer sur "Run" pour exécuter ce code et visualiser le dessin obtenu.

NB : si vous obtenez l'erreur "Unable to open static viewer" ou si rien ne s'affiche, ce n'est pas grave, il faut juste insister sur le bouton "run" (ou "success") et ça devrait finir par fonctionner.

Dans ce programme, nous avons toujours 10 marches d'escaliers, mais nous avons également :

init_dragon();

qui permet de construire une liste de nombres 0 ou 1 qui indiquent s'ils faut tourner à gauche ou à droite.

On peut le voir comme une suite de 'D' ou de 'G' pour indiquer à la fourmi s'il faut tourner de 90° vers sa gauche ou vers sa droite.

Les conditions

En programmation, on appelle une condition un code qui peut-être soit vrai, soit faux, et rien d'autre.

Grâce aux lignes de codes que nous avons ajoutées, nous avons également un moyen de savoir s'il faut tourner à gauche ou à droite selon le numéro du virage en utilisant la condition suivante :

G_OU_D(chemin, i) == DROITE

Ceci sera VRAI quand il faut tourner à droite et FAUX quand il faut tourner à gauche.

Par exemple :

G_OU_D(chemin, 4) == DROITE

sera VRAI s'il faut tourner à droite au 4e virage et FAUX s'il fallait tourner à gauche.

Ou encore :

G_OU_D(chemin, 156) == DROITE

sera VRAI s'il faut tourner à droite au 156e virage et FAUX s'il fallait tourner à gauche.

Les alternatives

Ce que nous allons faire maintenant, c'est d'utiliser un mécanisme de programmation de prise de décision afin de faire comme si notre fourmi était intelligente et qu'on lui avait appris une règle à suivre.

En programmation, ce mécanisme pour préprogrammer une prise de décision s'appelle une alternative.

En langage C, une alternative s'écrira comme ceci :

        if (condition) {
            instructions_si_condition_vraie
        } else {
            instructions_si_condition_fausse
        }

Dans condition, nous pourrons utiliser des instructions spécifiques qui sont parfois vraies, parfois fausses ;
Dans le cas où la condition est vraie, seules les instructions (que nous avons dénommées ici plus haut instructions_si_condition_vraie) qui sont placées entre la première paire d'accolades ({...}) seront exécutées ;
Mais dans le cas contraire (si la condition est fausse), seules les instructions (que nous avons dénommées ici plus haut instructions_si_condition_fausse) qui sont placées entre la seconde paire d'accolades ({...}) seront exécutées !

La condition que nous allons pouvoir utiliser sera donc évidemment :

G_OU_D(chemin, i) == DROITE

qui indique si oui (vrai) ou non (faux) la fourmi doit tourner à droite. Et si c'est non, elle doit donc tourner à gauche.

Et les instructions_si_condition_vraie seront donc simplement :

turn(90,RIGHT);

Et les instructions_si_condition_fausse seront donc simplement :

turn(90,LEFT);

La fin de la boucle

Ensuite nous pourrons tracer un segment de droite d'une lonqueur adaptée avec l'instruction :

draw(longueur_segment);

En effet, longueur_segment est calculé par notre programme pour être toujours convenable en fonction de la taille de la courbe du dragon (en fonction du niveau).

Pour que ça fonctionne, il faudra enfin ajouter :

i = i + 1;

à la fin de la boucle.

i permet de mémoriser à quelle virage nous sommes et i = i + 1; permet de compter dans i et donc de préciser que nous sommes 1 virage plus loin.

Le dernier défi : terminer le programme qui dessine les 10 premiers virages de la courbe du dragon (niveau 4) !

DragonNiv4_10Virages

Toutes les infos sont plus haut, il faut utiliser tout ça correctement pour terminer un programme capable de dessiner une courbe du dragon.

NB: en lignes 27 et 28, nous avons ajoutés les instructions :

turn(90,RIGHT);
draw(longueur_segment);

qui permettent de commencer le premier segment (jusqu'avant le premier virage) en allant vers le bas.

drawing_dragon_8

#include <stdio.h>
#include <stdlib.h>
#include "drawing.h"
#define COURBE_NIVEAU 4
#define LARGEUR 1200
#define HAUTEUR 1200
#define TAILLE_SEGMENT_INIT 400
int chemin[65536]={0};
int etape=0;
int longueur_segment = TAILLE_SEGMENT_INIT;
int nbVirages();
void ajoutePlis();
void init_dragon();
int main() {
    int i=0;

    init_dragon();

    turn(90,RIGHT);
    draw(longueur_segment);
    repeat (10) {
    } loop;

    display_drawing();
    return 0;
}
int nbVirages() {
    /*
    etape  chemin                       - nombre de virages
           debut    milieu fin            debut milieu fin
    1               G                   - 0     1      0   =   1 + 2 x 0  =  1  virage
    2      G        G      D            - 1     1      1   =   1 + 2 x 1  =  3  virages
    3      GGD      G      GDD          - 3     1      3   =   1 + 2 x 3  =  7  virages
    4      GGDGGDD  G      GGDDGDD      - 7     1      7   =   1 + 2 x 7  =  15 virages
    ...
    x-1                                                                   =  p  virages
    x                                                      =   1 + 2 x p        virages
    ...
    */

! Vous pouvez appuyer sur "Run" pour exécuter ce code et visualiser le dessin obtenu.
